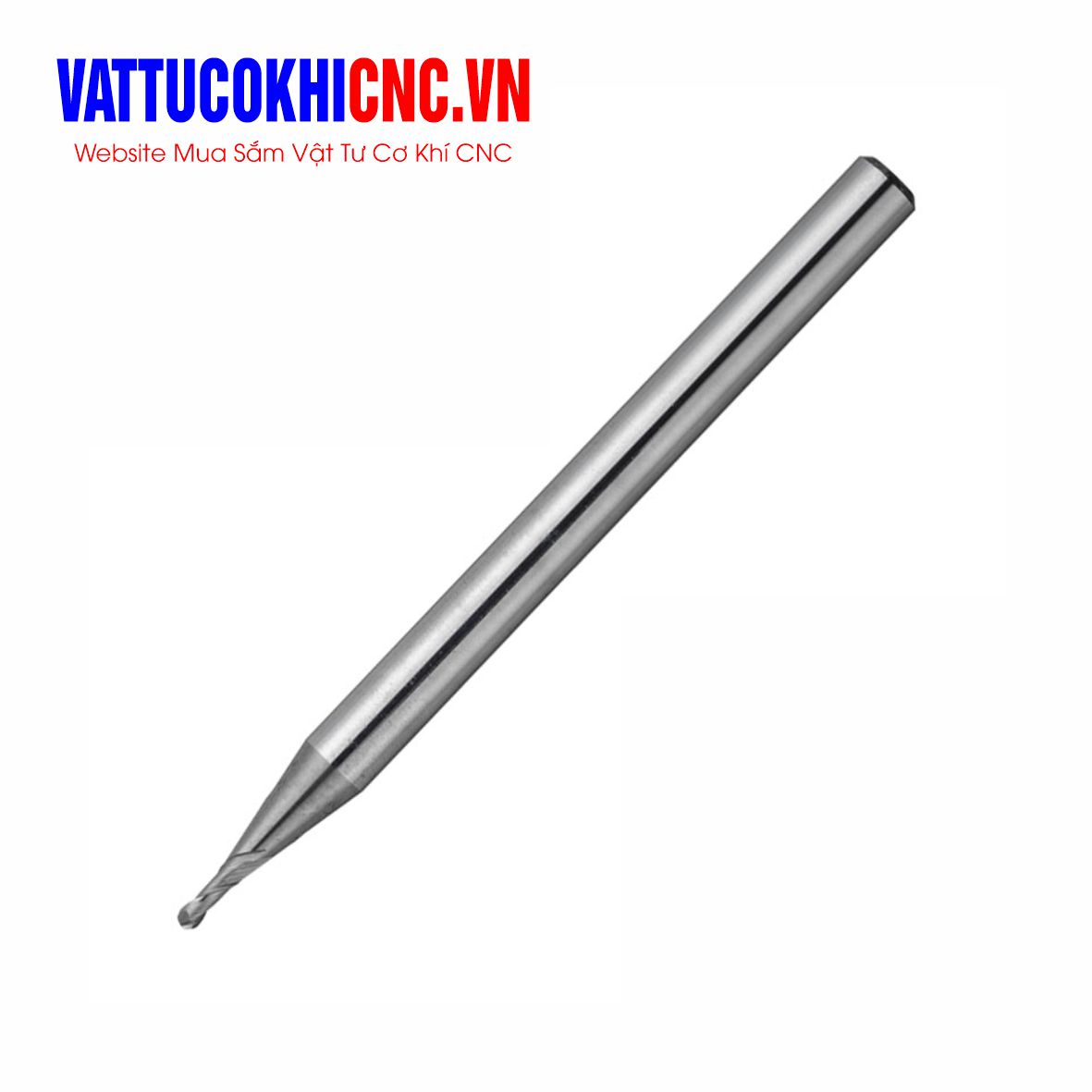

Dao phay micro cầu 2me carbide AMBES-2 Atom

ATOM AMBES-2 là dòng dao phay cầu siêu nhỏ 2 me bằng carbide của Saito Seisakusho – Nhật Bản, chuyên cho các nguyên công phay tinh chính xác, chi tiết cực nhỏ, khuôn micro, điện cực và các bề mặt 3D nhỏ. Hãng công bố dải đường kính chỉ từ Ø0.10 đến Ø0.95 mm, bước đường kính rất nhỏ 0.025 mm.

Thông số nổi bật

• Loại dao: Miniature Ball End Mill
• Số me: 2 me
• Vật liệu: carbide hạt siêu mịn
• Đường kính: Ø0.10 – Ø0.95 mm
• Bán kính cầu: R0.05 – R0.475
• Cán tiêu chuẩn: Ø3 mm
• Tổng chiều dài: 40 mm
• Dung sai đường kính: +0 / -0.01 mm
• Dung sai R: ±0.005 mm
• Lưỡi cắt được hoàn thiện với độ nhẵn cao nhằm tạo chất lượng bề mặt gia công tốt.

Một số kích thước tiêu chuẩn

Vật liệu & ứng dụng

Catalogue của ATOM có thông số cắt cho thép carbon, thép hợp kim SCM/SKD, thép NAK và hợp kim nhôm. Một số nhà phân phối Nhật cũng liệt kê ứng dụng cho nhôm, đồng, inox và resin.

Điểm đáng chú ý của AMBES-2 không phải khả năng bóc lượng lớn mà là gia công micro với độ chính xác cao. Dòng này phù hợp với khuôn chi tiết nhỏ, rãnh 3D cực nhỏ, bo R micro, linh kiện điện tử, điện cực, chi tiết chính xác và các bề mặt cần độ hoàn thiện cao.

Ví dụ, với AMBES-20020 – R0.1/Ø0.2, ATOM khuyến nghị khoảng 22.000 rpm – F220 mm/min cho thép carbon; 20.000 rpm – F160 cho SCM/SKD; 17.000 rpm – F100 cho NAK; 30.000 rpm – F350 cho nhôm. Đây là thông số tham khảo ban đầu và cần hiệu chỉnh theo độ vươn dao, máy, độ đảo và lượng ăn dao thực tế.

Đặc biệt với dao micro, ATOM khuyến cáo độ đảo khi gá dao ≤0.01 mm; thực tế với các size rất nhỏ như Ø0.1–Ø0.3, hệ thống spindle–holder càng chính xác thì tuổi dao càng ổn định.
