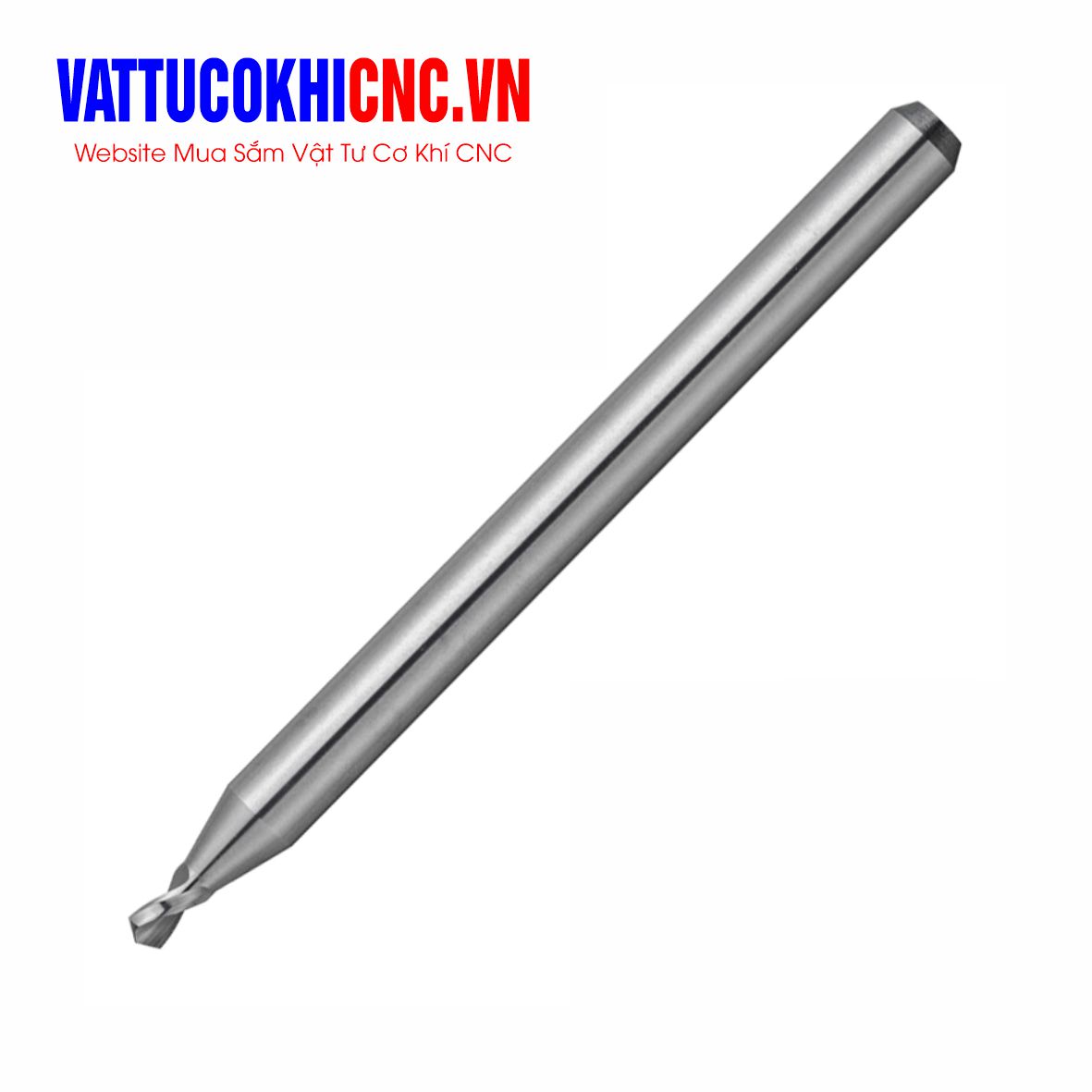

Mũi khoan mồi 120 độ carbide cán 3.175mm ADPF31Atom

ADPF31 ATOM là dòng mũi khoan mồi – NC Pointing Drill bằng carbide, được thiết kế chuyên dụng để tạo lỗ dẫn hướng cho các lỗ đường kính nhỏ và micro. Sản phẩm sử dụng cán tiêu chuẩn 3.175 mm (1/8″), góc mũi 120° và góc xoắn 25°, hướng tới gia công vật liệu thép.

Điểm mạnh của ADPF31 là khả năng tạo vị trí lỗ ban đầu chính xác trước khi sử dụng mũi khoan chính, đặc biệt hữu ích với những chi tiết yêu cầu cao về độ chính xác vị trí và đường kính lỗ. ATOM xác định đây là dòng guide-hole drill chuyên cho gia công lỗ nhỏ.

Đặc điểm nổi bật

• Góc mũi 120°, chuyên dùng tạo lỗ dẫn hướng.
• Cán Ø3.175 mm (1/8″), thuận tiện tiêu chuẩn hóa hệ thống kẹp dao.
• Góc xoắn 25°.
• Vật liệu carbide hạt siêu mịn (Micro Grain).
• Tổng chiều dài tiêu chuẩn 38 mm.
• Thiết kế dành cho vật liệu thép – Ferrous Material.
• Chuyên dụng cho các lỗ có đường kính rất nhỏ.
• Hỗ trợ tăng độ chính xác vị trí trước nguyên công khoan chính.
• Giảm nguy cơ mũi khoan micro bị chạy lệch ngay khi bắt đầu ăn vào phôi.

Ứng dụng ADPF31

ADPF31 đặc biệt phù hợp cho khoan mồi lỗ micro, tạo lỗ dẫn hướng, định vị trước khi khoan chính, gia công jig & fixture, linh kiện cơ khí chính xác, khuôn mẫu và các chi tiết có mật độ lỗ nhỏ cao.

Với các mũi khoan micro có đường kính rất nhỏ, một lỗ dẫn hướng chính xác giúp mũi khoan chính đi vào đúng tâm hơn và giảm tải bất thường lên phần đầu mũi.

Dải kích thước và độ chính xác

ATOM cung cấp ADPF31 với nhiều đường kính rất nhỏ; catalog chính hãng thể hiện các kích thước bắt đầu từ Ø0.03 mm. Ví dụ ADPF31-0050 có đường kính Ø0.5 mm, chiều dài lưỡi 1 mm, tổng dài 38 mm và cán Ø3.175 mm.

Dung sai đường kính được ATOM quy định theo từng dải kích thước, chẳng hạn catalog hiện hành nêu -0.005 đến -0.01 mm cho ØD ≤ 0.09 mm và -0.01 đến -0.015 mm từ Ø0.1 mm trở lên.

Thông số đặc trưng

Series: ADPF31
Loại: NC Pointing Drill / Guide Hole Drill
Vật liệu: Carbide hạt siêu mịn
Góc mũi: 120°
Góc xoắn: 25°
Đường kính cán: Ø3.175 mm / 1/8″
Tổng chiều dài: 38 mm
Ứng dụng: Khoan mồi, tạo lỗ dẫn hướng micro
Vật liệu gia công: Thép / Ferrous Material
Thương hiệu: ATOM – Saito Seisakusho, Japan
